目前PCR仪市面上常见的有96孔、48孔、384孔，同时配有加热制冷模块，由温度控制器单独控制。为使整个反应池在TEC（又称制冷片）的加热作用下，保证整个系统温度均匀，对TEC的温度均匀性能力要求非常高，这里的温度均匀性，是指各孔之间的温度差异，温差越小越好（如温差控制在±0.3度）。而温度均匀性的问题相对较为复杂，与TEC、 散热器设计、温度控制系统及产品安装等均相关，而主要的影响因素还是TEC的不均匀导致。

要改善TEC的不均匀，选择一款高稳定性TEC非常重要，然而在世界生产研发TEC这个领域首推II-VI MARLOW，用于PCR仪的TEC尺寸至少大于9mm*9mm，而做这个产品的竞争对手没有满足规格的TEC产品。II-VI Marlow针对PCR仪推出多款不同尺寸的Life cycling cooler(LCC)，该LCC系列TEC应用遍布国内外众多医疗厂家，这里向大家推荐一款40*40mm的LCC标准品的制冷片LCC12-10-01L，其实物图及尺寸参考如下图1所示，选择理由及设计建议如下：

1）该TEC可以满足±0.30度的温度均匀性要求

2）该TEC的内阻（ACR为1.32Ω）及高度一致性较好（3.84±0.3mm）

3）该TEC在安装时建议要保证压力适中并均匀

4）在选择温度传感器时，建议选用负温度系数的传感器，主要需要看下精度和可靠性。

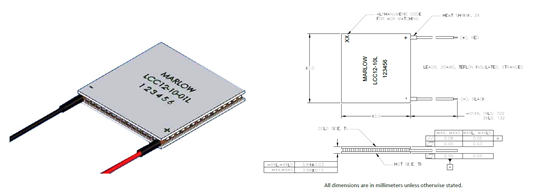

图1：LCC12-10-01L制冷片实物图

下面提供下LCC12-10-01L制冷片主要产品特性：

1、ROHS符合欧盟标准

2、用于快速温度循环应用设计，额定工作温度为130℃

3、适用于高强度的恶劣环境，如高低温冲击。

4、可选择用RTV硅胶密封，可作为防潮保护层。

5、多个模块应用时可叠加使用。

6、TEC的制冷面和制热面材料均为氧化铝陶瓷，该材料是一种以氧化铝(Al2O3)为主体的陶瓷材料，参考如下图2所示。

7、在TEC制冷面和制热面间的每个P型和N型热电柱终端均加入卓越的镍扩散壁垒，参考如下图2黄颜色部分，可实现快速散热。

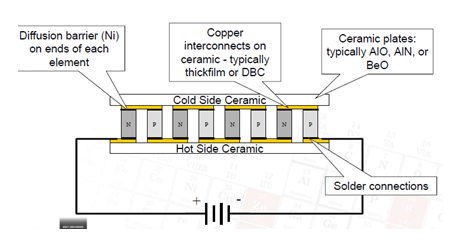

图2：LCC12-10-01L制冷片结构示意图

通过上面的介绍，相信大家对LCC12-10-01L制冷片的产品特性有深入的了解，下面再提供下该TEC的电气参数，如下图3所示，该特性参数是在氮气（N2）环境下测得：
