某产品客户要求采集100个待测器件的I2C信号，显然对于普通的单片机来说是不可能提供这么多的硬件IO口资源的，所以在产品的开发前期经过讨论后就决定用多路模拟开关的方式来实现。经过对比选型后确定选用XL4067来实现信号切换的功能。

原理框架介绍：单片机提供10路I2C信号（每一路SCL信号直接与10个待测器件的SCL信号引脚连接，不经过开关）；SDA信号连接到XL4067的 脚（COM），XL4067的CHAN_1-CHAN_10依次连接到10个待测器件的SDA信号引脚上；单片机通过用分时切换的方法来实现与待测器件之间的I2C通信。

I2C信号连接示意框图：

芯片封装引脚图如下，模拟开关XL4067-SS芯片采用的是TSSOP24封装：

本产品中的原理图：

芯片基本介绍：XL4067是一款高速 CMOS、16通道模拟多路复用器，具有四个二进制控制输入A、B、C、D和一个使能输入，芯片使能后，通过过对A,B,C,D写入不同的值可以选通任一通道。每一个通道都具有低导通阻抗、低关断漏电流的特征。此外，导通电阻在整个输入信号范围内相对恒定。

主要电气特点：

1、低导通电阻：125Ω (典型值）超过15V(Vp-p)信号输入范围，VDD-VSS=15V

2、高关断电阻：通道泄漏电流±10pA（典型值)@VDD-VSS=10V

3、匹配开关特性：VDD-VSS=15V时，RON=5Ω（典型值）

4、所有地址以及使能信号为高电平的条件下，静态功耗0.2μW（典型值）@VDD-VSS=10V

5、二进制地址译码芯片

6、工作电压：3-18V

本项目，单片机以及XL4067都是用的3.3V的工作电压；结过实测，XL4067的性能完全可以达到项目的需求；

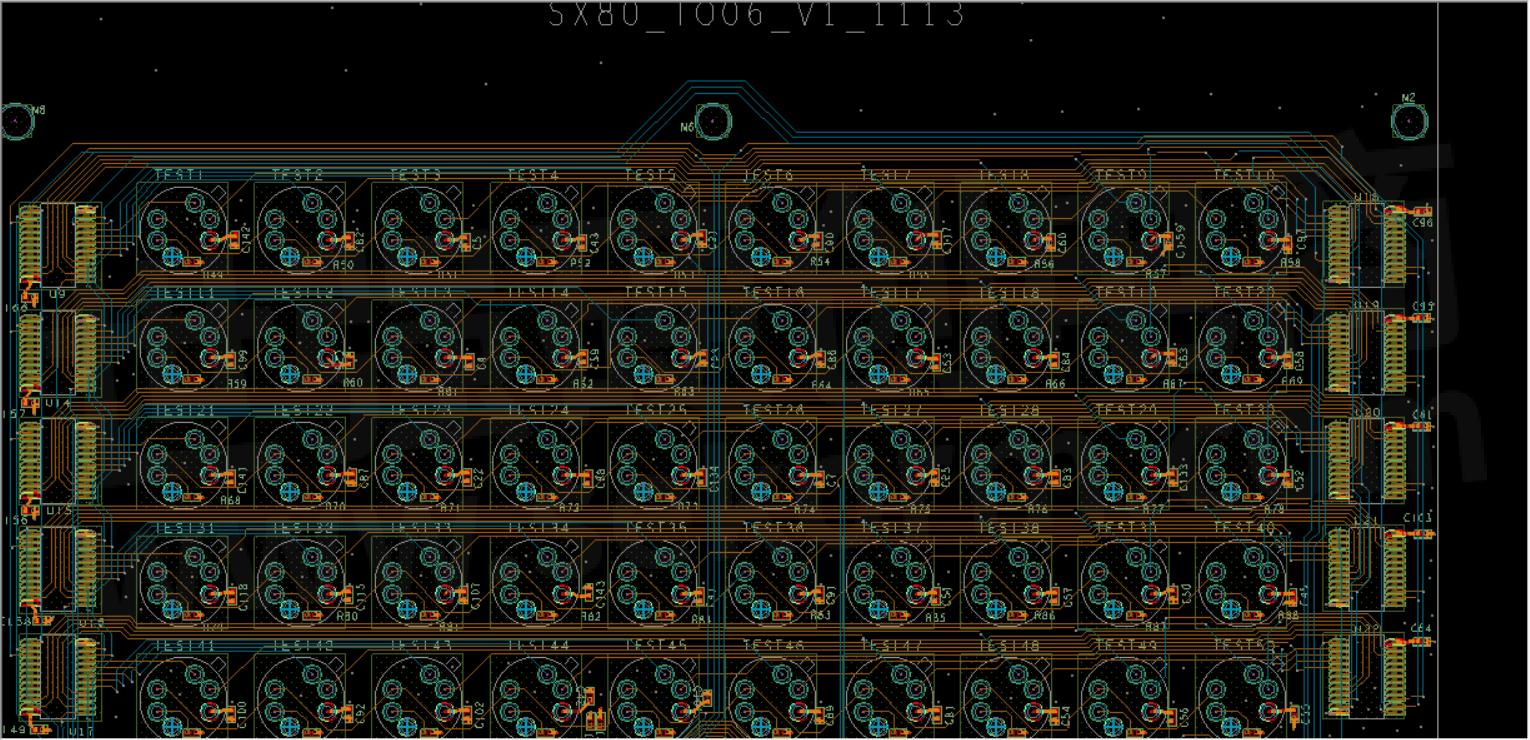

真实PCB布局：

XL4067应用场景：

1、多路模拟量采集设备

2、多路开光量采集设备

补充说明：每10个待测器件为一个单元，10个待测器件的SCL是直接连接到单片机的SCL上的，待测器件的SDA是连接到XL4067的通道1-通道10，单片机连接到XL4067的公共端，同一时间实际上只有一个待测器的SDA连接到单片机，所以不存在驱动的问题。I2C数据速率是40kbps。产品调试过程中提高I2C速率也是稳定的。
